H05V-K
Applicazioni
Elettrodomestici IlluminotecnicaNumero di revisione
5
Data di revisione
22/04/2015
Realizzazione
Cavi in PVC
Descrizione
Cavi unipolari flessibili per energia, isolati con PVC, senza guaina, per cavetteria interna.
Tipo Cavo
Unipolare
MaterialiPVC Certificazioni
Elettro Brescia S.p.A.
SCHEDA TECNICA
Dati tecnici
| Tensione nominale | 300/500 V |
|---|---|
| Condizioni di impiego | I cavi sono adatti per l’installazione in tubazioni montate in superficie o incassate quando utilizzati solo per circuiti di segnalazione e di comando. Installazione all'interno di apparecchi e accessori di illuminazione. |
| Tipo di conduttore elettrico | Rame flessibile rosso |
| Tipo di isolamento | TI1 (EN 50363-3) |
| Colore della guaina esterna | Monocolore o bicolore |
| Temperatura di esercizio | +5° C | +70° C |
| Temperatura di corto circuito | +60° C sul conduttore (max 5 sec.) |
| Tensione di prova | 2000 V |

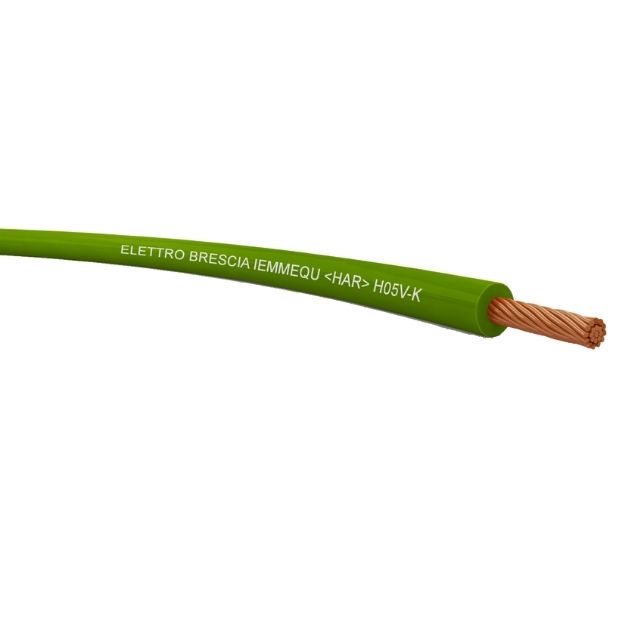

| Marcatura cavo | ELETTRO BRESCIA IEMMEQU <HAR> H05V-K |
| Raggio minimo di curvatura | 4 volte il diametro esterno massimo. |
Norme di riferimento
| Norma principale | EN 50525-2-31 |
|---|---|
| Conduttore | EN 60228; IEC 60228 |
| Autoestinguenza | EN 60332-1-2; IEC 60332-1-2 |
Dimensioni
| Sezione nominale | Diametro max fili | Diametro conduttore | Spessore isolamento | Diametro isolamento ± 0,1 | Spessore guaina | Diametro medio esterno ± 0,2 | Resistenza elettrica rame 20°C | Peso indicativo | Fattore CU |
|---|---|---|---|---|---|---|---|---|---|
| (Nxmm2) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ω/km) | (kg/km) | (kg/km) |
| 1x0,50 | 0,21 | 0,86 | 0,60 | N/A | N/A | 2,2 | 39,0000 | 9,00 | 4,8000 |
| 1x0,75 | 0,21 | 1,05 | 0,60 | N/A | N/A | 2,4 | 26,0000 | 12,00 | 7,2000 |
| 1x1,00 | 0,21 | 1,21 | 0,60 | N/A | N/A | 2,5 | 19,5000 | 15,00 | 9,6000 |
Identificazione isolamento
| Numero anime | Sequenza identificazione isolamento |
|---|---|
1 | NA |
