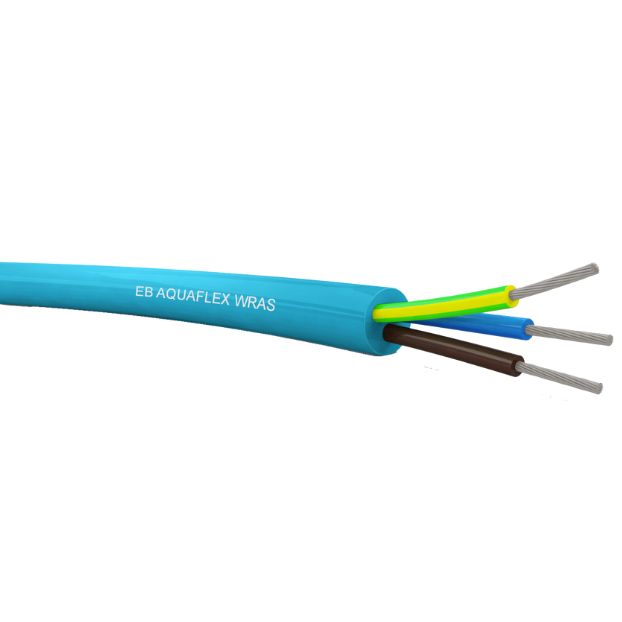

EB AQUAFLEX type 07 (XLPE)
Applicazioni
Cavi SpecialiNumero di revisione
3
Data di revisione
23/07/2019
Realizzazione
Cavo per applicazioni acqua potabile
Descrizione
Cavo flessibile isolato in XLPE
Tipo Cavo
Unipolare,Multipolare
MaterialiXlpe
Certificazioni
Elettro Brescia S.p.A.
SCHEDA TECNICA
Dati tecnici
| Tensione nominale |
450/750 V |
|---|---|
| Condizioni di impiego |
Isolamento con mescola speciale in XLPE adatta all'uso permanente in acqua. |
| Tipo di conduttore elettrico |
Rame flessibile stagnato |
| Tipo di isolamento |
EI7 (EN 50363-1) |
| Tipo di guaina esterna |
XLPE |
| Colore della guaina esterna |
Blu |
| Temperatura di esercizio |
-40° C | +90° C |
| Temperatura di corto circuito |
+200° C sul conduttore (max 5 sec.) |
| Tensione di prova |
2500 V |
| Marcatura cavo |
EB AQUAFLEX ACS KTW WRAS (sezione) mm² |
| Raggio minimo di curvatura |
Installazione mobile: 4 volte il diametro esterno. Installazione fissa: 3 volte il diametro esterno. |
Norme di riferimento
| Conduttore |
EN 60228; IEC 60228 |
|---|---|
Dimensioni
| Sezione nominale | Diametro max fili | Diametro conduttore | Spessore isolamento | Diametro isolamento ± 0,1 | Spessore guaina | Diametro medio esterno ± 0,2 | Resistenza elettrica rame 20°C | Peso indicativo | Fattore CU |
|---|---|---|---|---|---|---|---|---|---|
| (Nxmm2) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ω/km) | (kg/km) | (kg/km) |
| N/A | 0,26 | 1,44 | 0,80 | N/A | 1,40 | 6,0 | 13,7000 | 62,00 | 14,4000 |
| N/A | 0,26 | 1,88 | 0,90 | N/A | 1,40 | 6,6 | 8,2100 | 79,00 | 24,0000 |
| N/A | 0,31 | 2,44 | 1,00 | N/A | 1,50 | 7,5 | 5,0900 | 110,00 | 38,4000 |
| N/A | 0,31 | 2,96 | 1,00 | N/A | 1,60 | 8,3 | 3,3900 | 140,00 | 57,6000 |
| N/A | 0,21 | 1,21 | 0,80 | N/A | 1,30 | 8,4 | 20,0000 | 115,00 | 19,2000 |
| N/A | 0,26 | 1,44 | 0,80 | N/A | 1,50 | 9,4 | 13,7000 | 140,00 | 28,8000 |
| N/A | 0,26 | 1,88 | 0,90 | N/A | 1,70 | 11,0 | 8,2100 | 200,00 | 48,0000 |
| N/A | 0,31 | 2,44 | 1,00 | N/A | 1,80 | 12,6 | 5,0900 | 275,00 | 76,8000 |
| N/A | 0,31 | 2,96 | 1,00 | N/A | 2,00 | 14,2 | 3,3900 | 365,00 | 115,2000 |
| N/A | 0,21 | 1,21 | 0,80 | N/A | 1,40 | 9,0 | 20,0000 | 135,00 | 28,8000 |
| N/A | 0,26 | 1,44 | 0,80 | N/A | 1,60 | 10,1 | 13,7000 | 170,00 | 43,2000 |
| N/A | 0,26 | 1,88 | 0,90 | N/A | 1,80 | 11,8 | 8,2100 | 240,00 | 72,0000 |
| N/A | 0,31 | 2,44 | 1,00 | N/A | 1,90 | 13,5 | 5,0900 | 335,00 | 115,2000 |
| N/A | 0,31 | 2,96 | 1,00 | N/A | 2,10 | 15,2 | 3,3900 | 445,00 | 172,8000 |
| N/A | 0,21 | 1,21 | 0,80 | N/A | 1,50 | 9,9 | 20,0000 | 165,00 | 38,4000 |
| N/A | 0,26 | 1,44 | 0,80 | N/A | 1,70 | 11,1 | 13,7000 | 205,00 | 57,6000 |
| N/A | 0,26 | 1,88 | 0,90 | N/A | 1,90 | 12,9 | 8,2100 | 290,00 | 96,0000 |
| N/A | 0,31 | 2,44 | 1,00 | N/A | 2,00 | 14,8 | 5,0900 | 420,00 | 153,6000 |
| N/A | 0,31 | 2,96 | 1,00 | N/A | 2,30 | 16,9 | 3,3900 | 565,00 | 230,4000 |
| N/A | 0,21 | 1,21 | 0,80 | N/A | 1,60 | 11,0 | 20,0000 | 205,00 | 48,0000 |
| N/A | 0,26 | 1,44 | 0,80 | N/A | 1,80 | 12,2 | 13,7000 | 255,00 | 72,0000 |
| N/A | 0,26 | 1,88 | 0,90 | N/A | 2,00 | 14,2 | 8,2100 | 360,00 | 120,0000 |
| N/A | 0,31 | 2,44 | 1,00 | N/A | 2,20 | 16,5 | 5,0900 | 520,00 | 192,0000 |
| N/A | 0,31 | 2,96 | 1,00 | N/A | 2,50 | 18,7 | 3,3900 | 695,00 | 288,0000 |
Identificazione isolamento
| Numero anime | Sequenza identificazione isolamento |
|---|---|
1 | |
2 | Blu-Marrone |
3 | GialloVerde-Blu-Marrone |
4 | GialloVerde-Blu-Marrone-Nero / GialloVerde-Marrone-Nero-Grigio |
5 | GialloVerde-Blu-Marrone-Nero-Grigio |
